одной из статей я уже делился опытом, как правильно точить ножи. Ручная заточка считается предпочтительной, так как после неё режущая кромка меньше подвержена износу. Но на пятом десятке руки становятся не такими ловкими, как раньше, и даже простое завязывание шнурков хочется поручить кому-нибудь другому.

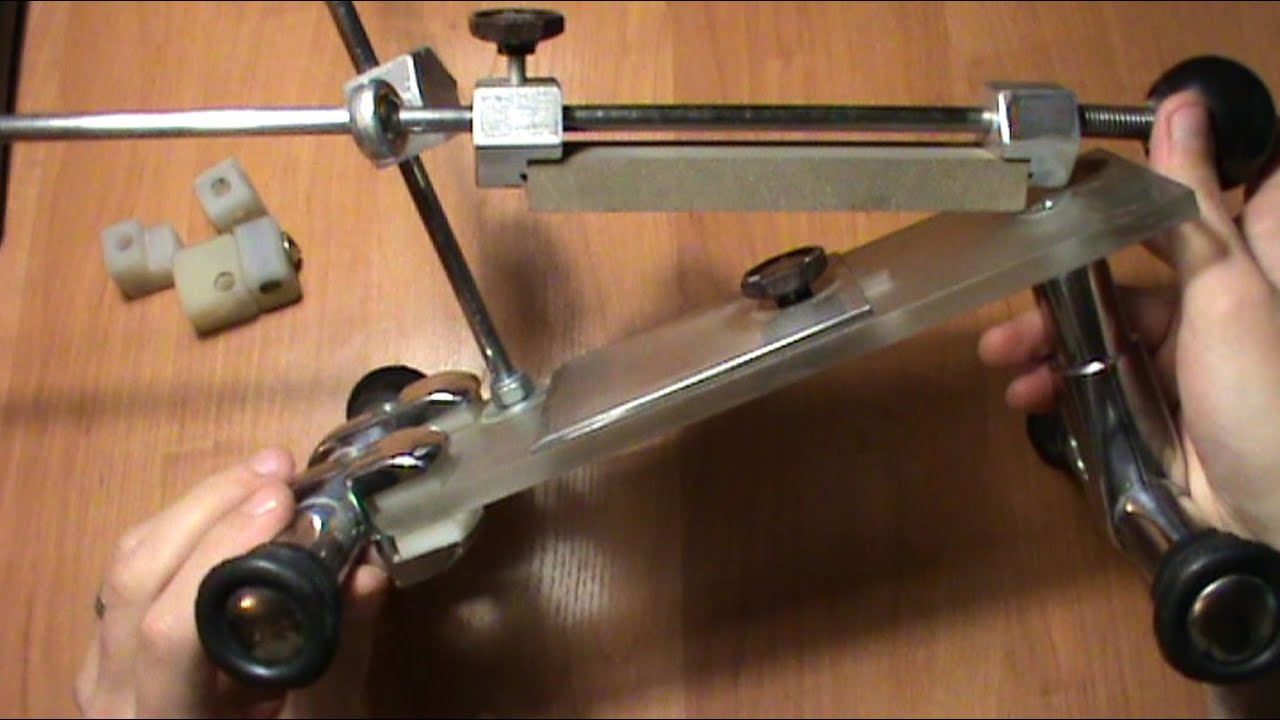

механическая точилка

Тут поневоле задумаешься о вспомогательных приспособлениях, которые могут хоть немного нивелировать шатание конечностей и сбитый глазной прицел. Ручная самодельная точилка, пожалуй, лучший вариант – это сэкономит вам деньги и позволит избавиться от кое-какого хлама.

Составные части

чертежи точилки

После просмотра нескольких видео на YouTube становится понятным, что конфигурация самодельной точилки и её детали могут быть разными. Чаще всего за образец берут приспособление для заточки ножей Apex Edge Pro (США). Основные составляющие: а) штанга с ручкой и устройством для зажима камня (бланка с наждачной бумагой); б) основание с креплением для ножей, струбциной, стойкой и узлом, регулирующим угол заточки.

Как сделать точилку

В качестве основания я использовал кусок текстолитовой плиты размером 400х60х25 мм, хотя можно было ограничиться обычной доской. Затем просверлил в нём одно отверстие под стойку (шпилька с резьбой М8 длинной 300 мм), два отверстия под прижимные болты М6 для устройства фиксации ножа, три отверстия под болты М4 для крепления самодельной струбцины. В отверстиях, кроме того что под стойку, нарезал резьбу.

как сделать точилку

Крепление клинка ножа можно сделать из любых подходящих по размеру пластин с отверстиями, достаточно жёсткими, чтобы не гнуться при закручивании болтов. В принципе, сами болты сильно затягивать не надо, клинок в такой прихватке удерживается надёжно.

деталь точилки

Стойку вставил в отверстие на основании самодельной точилки и закрепил с помощью двух гаек. На стойку навинтил две гайки с шайбами, между ними поместил втулку из детского конструктора с боковым резьбовым отверстием, в которое вкрутил и зафиксировал гайкой направляющее кольцо, сделанное из длинного болта.

крепление самодельной точилки к столу

Струбцину выгнул из толстой крепкой пластины, предварительно просверлив в ней три отверстия под крепление к основанию и одно отверстие под прижимной болт М6, в котором нарезал резьбу.

крепление камня для точилки

Штанга моей точилки представляет собой металлический стержень длинной 620 мм с нарезанной по краям резьбой М8, на который устанавливаются подвижный и неподвижный упоры (держатели) из плотной резины, гайка-барашек и ручка.

самодельная точилка

Неподвижный упор штанги фиксируется втулкой с болтом из детского конструктора. Между держателями вставляется точильный камень (бланк с наждачной бумагой) и затягивается барашком. Полезный совет: если не получится достать гладкий стержень, купите обычную шпильку, а на резьбу с одной стороны наденьте силиконовую трубку (шланг) соответствующего диаметра.

Ещё понадобятся треугольные угловые шаблоны из картона. С ними придётся повозиться, поскольку для каждого ножа они будут разными. Надо понимать, что угол заточки режущей кромки это не угол наклона камня по отношению к оси клинка. Например, если угол наклона камня к оси клинка составит 20°, то угол заточки лезвия будет уже 40°.

Полезные советы

Работает самодельная точилка следующим образом: на штанге устанавливается точильный камень, основание с помощью струбцины закрепляется на столе, в прихватке болтами и пластинами фиксируется клинок ножа, в направляющее кольцо на стойке вставляется свободный конец штанги. Нужный шаблон ставится на клинок ножа, а сверху прикладывается камень. Угол наклона камня регулируется подъёмом (опусканием) узла с направляющим кольцом по стойке, который затем затягивается верхней гайкой.

Для заточки лезвия движения штанги должны быть плавными, от себя, со смещением камня в сторону от пяты клинка к острию. Углы заточки режущих кромок ножей: для мягких продуктов — 15-20°, кухонных — 20-25°, универсальных (для отдыха на природе) — 25-30°, для сложных работ — 30-45°, для рубящего инструмента — свыше 45°.
